逆變器綜合分析儀

【產品簡介】逆變器綜合分析儀又稱逆變器效率測試儀，光伏電站現場效率分析儀，逆變器綜合分析儀是一款專用于光伏逆變器質量檢測的設備，并可測試光伏電站各個節點準確的發電量，是光伏行業不可多得的一款產品。

產品型號：WX-PE32

產品價格：電議

產品品牌：萬象系

電話：19853697985

產品詳情

一、逆變器綜合分析儀產品簡介

逆變器綜合分析儀又稱逆變器效率測試儀，光伏電站現場效率分析儀，逆變器綜合分析儀是一款專用于光伏逆變器質量檢測的設備，并可測試光伏電站各個節點準確的發電量，是光伏行業不可多得的一款產品。

WX-PE32應?于光伏電站逆變器系統的電性能測試，可對光伏電站現場功率進?監測。

WX-PE93逆變器效率測試儀采?電流鉗進?電流采樣，能夠在電站正常?作狀態下對電站中不同節點的功率進?實時記錄分析。整機配備輻照系統，可在電站各節點測量出準確的實時發電效率并在系統?動?成PR值。

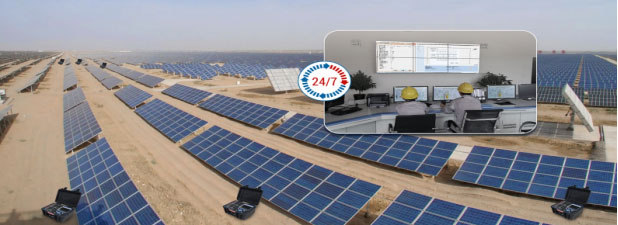

逆變器綜合分析儀

二、逆變器綜合分析儀測試對象

組串式逆變器、集中式逆變器、PR系統效率值測試、匯流箱測試

三、逆變器綜合分析儀測試指標

實時電壓	實時電流	功率監測	發電量記錄	交直流	逆變器轉化效率
輻照度監測	溫度監測	環境采集記錄	PR值測算	功率因數

四、逆變器綜合分析儀產品特點

組?通信功能，可實現遠程同步測試控制

2.通過累計的發電量計算及累計輻照度測量計算，獲取光伏陣列的實時轉換效率，能夠及時發現光伏陣列的故障，可供可靠的故障診斷?法，可固定現場長期監測，防護等級?，適?電站現場測試并可遠程以太?監控數據處理

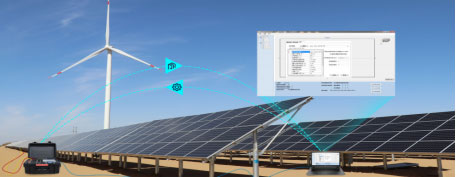

逆變器綜合分析儀

五、逆變器綜合分析儀技術參數

規格參數
類?	數值	FT-PE93
直流電壓	測量范圍	0 ～1500V
直流電壓	測試準確度	±0.5%rdg±0.2V
交流電壓	相電壓測量范圍	0～600V
	測試準確度	±0.5%rdg±0.2V
	線電壓測量范圍	0 ～1000V
	測試準確度	±0.5%rdg±0.2V
直流電流	測量范圍	0.5 ～150A / 0.5 ～1500A
直流電流	測試準確度	依據電流鉗準確度
交流電流	測量范圍	0.5A ～1500A
交流電流	測試準確度	依據電流鉗準確度
輻照度	環境溫度測量范圍	-30°C ～100°C
	電池溫度測量范圍	-30°C ～100°C
	溫度測試精準度	±1°C
	輻照度測量范圍	0 ～1800W/m2
	輻照度測量精度	優于±3%
功率因?	測量范圍	0.2 ～1.0
功率因?	測量準確度	0.01
頻率	測量范圍	42.5Hz～69Hz
頻率	測量準確度	±0.2%rdg±0.1Hz
PR值	測量精度	優于±1%
測試通道數	交直流通道	6
硬件參數
類?	數值	FT-PE93
主機參數	?線傳輸距離	50?
	顯?屏	640x480，6.5英?LED
	供電?式	內置鋰電池/電源適配器
	電池參數	14.8V/4400mAH
	電池續航	8?時
	尺?	390x300x200mm
	重量	5.8kg
	?作溫度	-10°C～50°C
	存儲溫度	-20°C～60°C
	濕度	5～95%RH
輻照計參數	接?	RS232串?，藍?
	重量	450g
	電源	4節AAA電池
溫度傳感器	標準	溫度檢測
檢測接?	連接線	MC4
